Impressed Current Cathodic Protection
HOME > Product introduction > Impressed Current Cathodic Protection
- Rectifier
- Remote Monitoring System
- Junction Box
- Test Box
- H.S.C.I ANODE (High Silicon Cast Iron Anode)
- H.S.C.I Tubular ANODE (High Silicon Cast Iron Anode)
- M.M.O Tubular Anode
- M.M.O Ribbon Anode
- M.M.O MESH Ribbon Anode
- M.M.O ROD ANODE
- M.M.O DISC ANODE
- Pt-Ti Anode

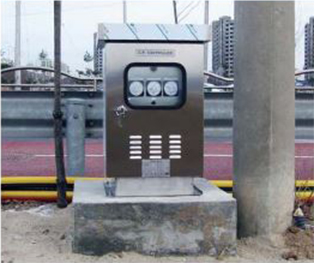

Rectifier
Product Information
Phase | Single Phase(1ph), Three Phase(3ph) |
---|---|
Input Voltage | AC 110V -480V |
Output Voltage | DC 0~60V |
Output Current | DC 0~200A |
Rectifying Method | SILICON DIODE SWITCHING, IGBT |
Cooling Method | Dry , Air Cooling , Oil Cooling |
Enclosure Material | Carbon Steel (2.3t), SUS(1.5t or 2t) |
Control Method | Auto, Manual, Remote Monitoring |
IP Grade | IP54, IP55 |
-

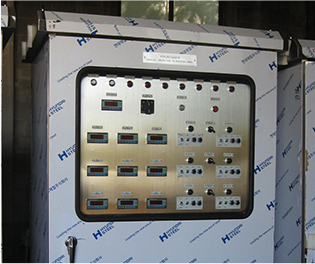

Auto & Manual
-

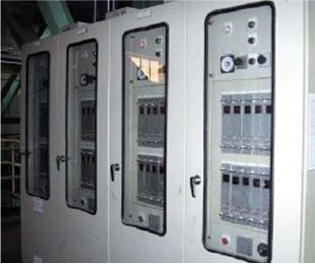

Auto & Manual (Cubicle)
-
Auto & Manual (Slot Type)
-
Remote Monitoring System
Remote Monitoring System
Product Information
Communication Type | RS 485 or RS 232 |
---|---|
Type | RF Module |
Frequency | 424 MHz |
Chanel | 21 |

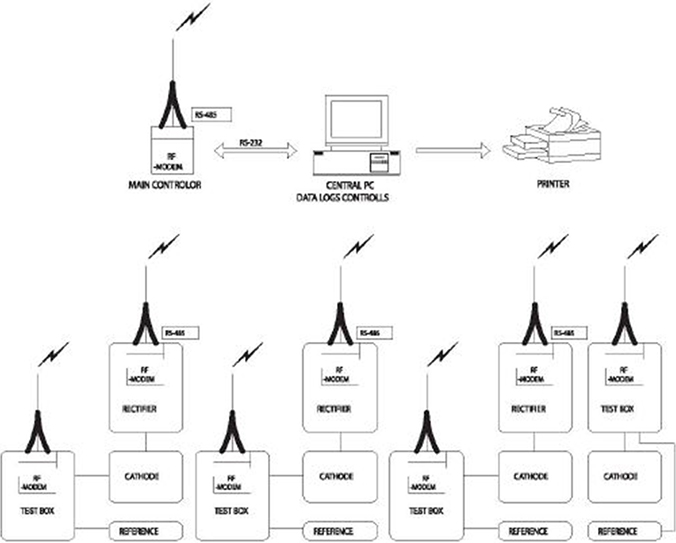

System Configuration
-
01
RF Controller Control Room
-
02
Wireless System PC / Main Controller
-
03
RF Controller Control Room
-
04
RF Test Box
-
05
RF Rectifier
Junction Box
Product Information
Enclosure Material | Carbon Steel (2.3t), SUS(1.5t or 2t) |
---|---|
IP Grade | IP54, IP55 |
-

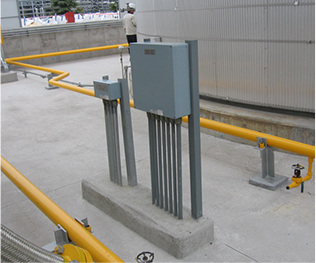

JUNCTION BOX
-

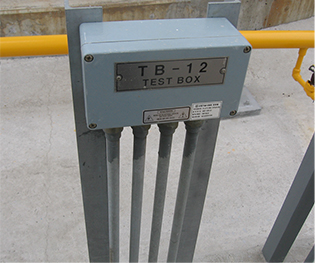

TEST BOX
Test Box
Product Information
TYPE | BOX TYPE, POLE TYPE, PAD TYPE |
---|---|
Enclosure Material | Carbon Steel (2.3t), SUS(1.5t or 2t) |
IP Grade | IP54, IP55 |
-

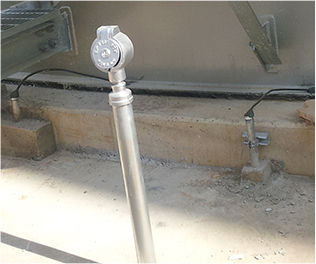

TEST BOX (POLE Type)
-
TEST BOX (PAD Type)

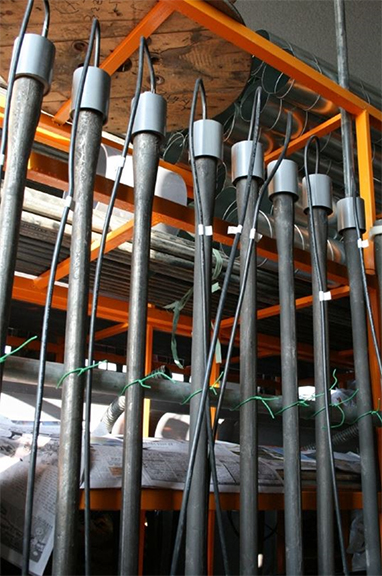

H.S.C.I ANODE (High Silicon Cast Iron Anode)
Composition ASTM A518 (GR 3)
Element | % |
---|---|
Silicon | 14.20 ~ 14.75 |
Chromium | 3.25 ~ 5.00 |
Carbon | 0.70 ~ 1.10 |
Manganese | 1.50 Max. |
Copper | 0.50 Max. |
Molybdenum | 0.20 Max. |
Iron | Remainder |
Specifications
TYPE | NOMINAL DEMENSION | NOMINAL WEIGHT | NOMINAL AREA | ||
---|---|---|---|---|---|
lbs | kg | sq ft | MP | ||
TYPEWHA | NOMINAL DEMENSION | NOMINAL AREA[lbs]43 | NOMINAL WEIGHT[kg]20 | NOMINAL AREA[sq ft]2.6 | NOMINAL AREA[lbs]0.24 |
TYPEWHE | NOMINAL DEMENSION | NOMINAL AREA[lbs]44 | NOMINAL WEIGHT[kg]20 | NOMINAL AREA[sq ft]2.6 | NOMINAL AREA[lbs]0.24 |
TYPEWHD | NOMINAL DEMENSION | NOMINAL AREA[lbs]26 | NOMINAL WEIGHT[kg]12 | NOMINAL AREA[sq ft]2.0 | NOMINAL AREA[lbs]0.19 |

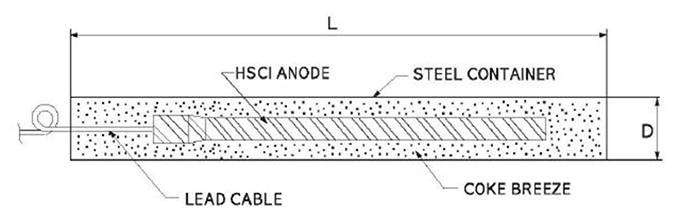

ANODE SIZE | BACKFILL SIZE | REMARKS | |
---|---|---|---|
D | L | ||
1 1/2” DIA. X 60”L | 64” | 84” |
ANODE SIZE | BACKFILL SIZE | REMARKS | |
---|---|---|---|
D | L | ||
2” DIA. X 60”L | 8” | 84” |
Target Object
- Underground pipeline
- Tank Bottom

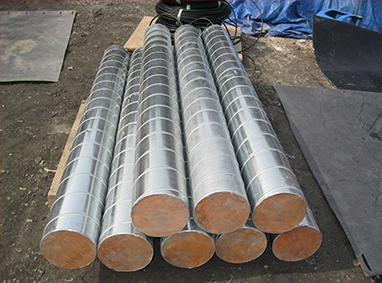

H.S.C.I Tubular ANODE (High Silicon Cast Iron Anode)
Composition ASTM A518 (Grade 3)
Element | % |
---|---|
Silicon | 14.20 ~ 14.75 |
Chromium | 3.25 ~ 5.00 |
Carbon | 0.70 ~ 1.10 |
Manganese | 1.50 Max. |
Copper | 0.50 Max. |
Molybdenum | 0.20 Max. |
Iron | Remainder |
Specifications (60” 1520mm Long)
ANODE TYPE | NOMINAL DIAMETER in(mm) |
NOMINAL WEIGHT lb(kg) |
NOMINAL SURFACE AREA sq, ft, (sq, m) |
SHIPPING INFORMATION | |
---|---|---|---|---|---|
ANODES PER CRATE | NOMINAL GROSS WEIGHT lb (kg) | ||||
ANODE TYPE2260 T | NOMINAL DIAMETER [in(mm)]2.2 (56) | NOMINAL WEIGHT [lb(kg)]36 (16) | NOMINAL SURFACE AREA [sq, ft, (sq, m)]2.9 (0.27) | SHIPPING INFORMATION [ANODES PER CRATE]45 |
SHIPPING INFORMATION [NOMINAL GROSS WEIGHT lb (kg)]1800 (816) |
ANODE TYPE2660 T | NOMINAL DIAMETER [in(mm)]2.6 (69) | NOMINAL WEIGHT [lb(kg)]50 (23) | NOMINAL SURFACE AREA [sq, ft, (sq, m)]3.5 (0.33) | SHIPPING INFORMATION [ANODES PER CRATE]40 |
SHIPPING INFORMATION [NOMINAL GROSS WEIGHT lb (kg)]2170 (984) |
ANODE TYPE3860 T | NOMINAL DIAMETER [in(mm)]3.8 (97) | NOMINAL WEIGHT [lb(kg)]68 (31) | NOMINAL SURFACE AREA [sq, ft, (sq, m)]5.0 (0.46) | SHIPPING INFORMATION [ANODES PER CRATE]21 |
SHIPPING INFORMATION [NOMINAL GROSS WEIGHT lb (kg)]1580 (717) |
ANODE TYPE4860L T | NOMINAL DIAMETER [in(mm)]4.8 (122) | NOMINAL WEIGHT [lb(kg)]87 (39) | NOMINAL SURFACE AREA [sq, ft, (sq, m)]6.3 (0.58) | SHIPPING INFORMATION [ANODES PER CRATE]15 |
SHIPPING INFORMATION [NOMINAL GROSS WEIGHT lb (kg)]1460 (622) |
ANODE TYPE4860H T | NOMINAL DIAMETER [in(mm)]4.8 (122) | NOMINAL WEIGHT [lb(kg)]120 (54) | NOMINAL SURFACE AREA [sq, ft, (sq, m)]6.3 (0.58) | SHIPPING INFORMATION [ANODES PER CRATE]15 |
SHIPPING INFORMATION [NOMINAL GROSS WEIGHT lb (kg)]1960 (889) |
ANODE TYPE4860X T | NOMINAL DIAMETER [in(mm)]4.8 (122) | NOMINAL WEIGHT [lb(kg)]160 (73) | NOMINAL SURFACE AREA [sq, ft, (sq, m)]6.3 (0.58) | SHIPPING INFORMATION [ANODES PER CRATE]10 |
SHIPPING INFORMATION [NOMINAL GROSS WEIGHT lb (kg)]1760 (798) |
Specifications (84” 2130mm Long)
ANODE TYPE | NOMINAL DIAMETER in(mm) |
NOMINAL WEIGHT lb(kg) |
NOMINAL SURFACE AREA sq, ft, (sq, m) |
SHIPPING INFORMATION | |
---|---|---|---|---|---|
ANODES PER CRATE | NOMINAL GROSS WEIGHT lb (kg) | ||||
ANODE TYPE2284 T | NOMINAL DIAMETER [in(mm)]2.2 (56) | NOMINAL WEIGHT [lb(kg)]50 (23) | NOMINAL SURFACE AREA [sq, ft, (sq, m)]4.0 (0.37) | SHIPPING INFORMATION [ANODES PER CRATE]45 |
SHIPPING INFORMATION [NOMINAL GROSS WEIGHT lb (kg)]2400 (1088) |
ANODE TYPE2684 T | NOMINAL DIAMETER [in(mm)]2.7 (69) | NOMINAL WEIGHT [lb(kg)]70 (32) | NOMINAL SURFACE AREA [sq, ft, (sq, m)]4.9 (0.46) | SHIPPING INFORMATION [ANODES PER CRATE]40 |
SHIPPING INFORMATION [NOMINAL GROSS WEIGHT lb (kg)]2950 (1338) |
ANODE TYPE3884 T | NOMINAL DIAMETER [in(mm)]3.8 (97) | NOMINAL WEIGHT [lb(kg)]86 (39) | NOMINAL SURFACE AREA [sq, ft, (sq, m)]7.0 (0.65) | SHIPPING INFORMATION [ANODES PER CRATE]21 |
SHIPPING INFORMATION [NOMINAL GROSS WEIGHT lb (kg)]1970 (894) |
ANODE TYPE4884L T | NOMINAL DIAMETER [in(mm)]4.8 (122) | NOMINAL WEIGHT [lb(kg)]121 (55) | NOMINAL SURFACE AREA [sq, ft, (sq, m)]8.8 (0.82) | SHIPPING INFORMATION [ANODES PER CRATE]15 |
SHIPPING INFORMATION [NOMINAL GROSS WEIGHT lb (kg)]1970 (894) |
ANODE TYPE4884H T | NOMINAL DIAMETER [in(mm)]4.8 (122) | NOMINAL WEIGHT [lb(kg)]166 (75) | NOMINAL SURFACE AREA [sq, ft, (sq, m)]8.8 (0.82) | SHIPPING INFORMATION [ANODES PER CRATE]15 |
SHIPPING INFORMATION [NOMINAL GROSS WEIGHT lb (kg)]2650 (1202) |
ANODE TYPE4884X T | NOMINAL DIAMETER [in(mm)]4.8 (122) | NOMINAL WEIGHT [lb(kg)]226 (103) | NOMINAL SURFACE AREA [sq, ft, (sq, m)]8.8 (0.82) | SHIPPING INFORMATION [ANODES PER CRATE]10 |
SHIPPING INFORMATION [NOMINAL GROSS WEIGHT lb (kg)]2420 (1098) |
ANODE TYPE4884XX T | NOMINAL DIAMETER [in(mm)]4.8 (122) | NOMINAL WEIGHT [lb(kg)]315 (143) | NOMINAL SURFACE AREA [sq, ft, (sq, m)]8.8 (0.82) | SHIPPING INFORMATION [ANODES PER CRATE]10 |
SHIPPING INFORMATION [NOMINAL GROSS WEIGHT lb (kg)]3300 (1497) |
Target Object
- Underground pipeline
- Tank Bottom

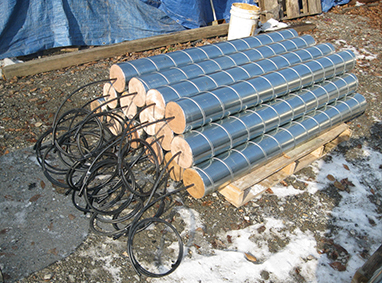

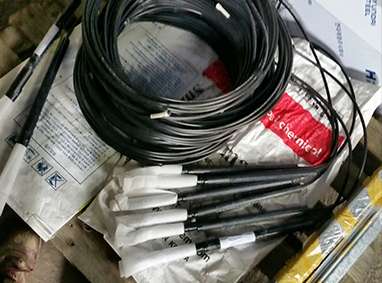

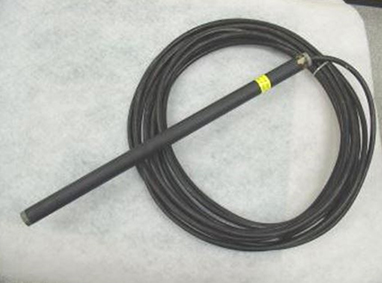

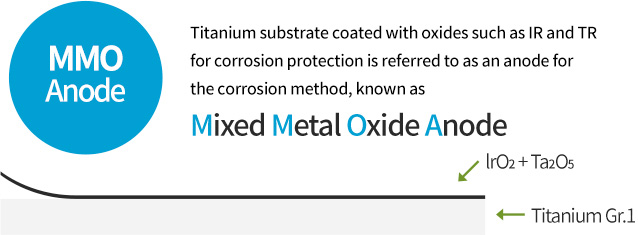

M.M.O Tubular Anode
Composition Titanium ASTM B338 Grade 1 or 2
Element | % |
---|---|
O | 0.09 Max. |
N | 0.012 Max. |
H | 0.003 Max. |
C | 0.011 Max. |
Fe | 0.017 Max. |
Ti | Bal. |
Specifications
ENVIRONMENT | ANODE SIZE | CURRENT OUTPUT (Amps) |
ANODE LIFE (yr..) |
|
---|---|---|---|---|
DIAMETER (mm) | Length (mm) | |||
ENVIRONMENTCalcined
Petroleum Coke Fresh Water Brackish Water |
ANODE SIZE[DIAMETER (mm)]25 | ANODE SIZE[Length (mm)]500 | CURRENT OUTPUT (Amps)4 | ANODE LIFE (yr..)20 |
ANODE SIZE[DIAMETER (mm)]25 | ANODE SIZE[Length (mm)]1000 | CURRENT OUTPUT (Amps)8 | ANODE LIFE (yr..)20 | |
ENVIRONMENTSea Water | ANODE SIZE[DIAMETER (mm)]25 | ANODE SIZE[Length (mm)]500 | CURRENT OUTPUT (Amps)25 | ANODE LIFE (yr..)20 |
ANODE SIZE[DIAMETER (mm)]25 | ANODE SIZE[Length (mm)]1000 | CURRENT OUTPUT (Amps)50 | ANODE LIFE (yr..)20 |
Target Object
- Underground pipeline
- Tank Bottom

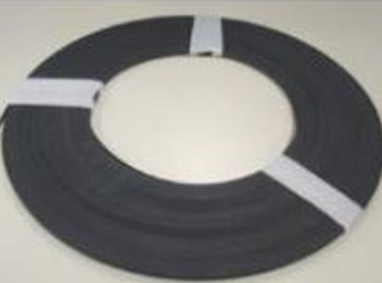

M.M.O Ribbon Anode
Composition ASTM 265 ; Titanium Grade 1
Element | % |
---|---|
O | 0.09 Max. |
N | 0.012 Max. |
H | 0.003 Max. |
C | 0.011 Max. |
Fe | 0.017 Max. |
Ti | Bal. |
Specifications
Composition | ASTM 265 ; Titanium Grade 1 |
---|---|
Specifications | 6.35mm x 0.635mm |
Leakage Current | 42mA/Meter |
Weight | 2.7kg / 152Meter |
Target Object
- Underground pipeline
- Tank Bottom

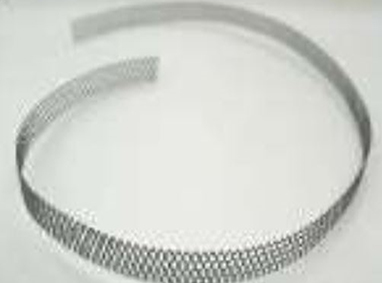

M.M.O MESH Ribbon Anode
Composition ASTM 265 ; Titanium Grade 1
Element | % |
---|---|
O | 0.049 Max. |
N | 0.00 Max. |
H | 0.002 Max. |
C | 0.002 Max. |
Fe | 0.003 Max. |
Ti | Bal. |
Specifications
Composition | ASTM 265 ; Titanium Grade 1 |
---|---|
Specifications | 12.7mm x 1.3mm |
Leakage Current | 3.5mA/Meter |
Weight | 5.1kg / 100Meter |
Target Object
- Underground pipeline
- Tank Bottom

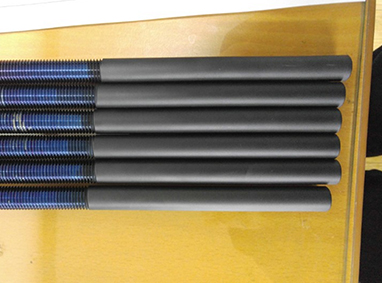

M.M.O ROD ANODE
Composition ASTM B348 Grade 2
Element | % |
---|---|
O | 0.25 Max. |
N | 0.03 Max. |
H | 0.01 Max. |
C | 0.08 Max. |
Fe | 0.30 Max. |
Ti | Bal. |
Target Object
- Condenser
- Heat Exchanger
- Pump External & Internal
- Pipe Internal

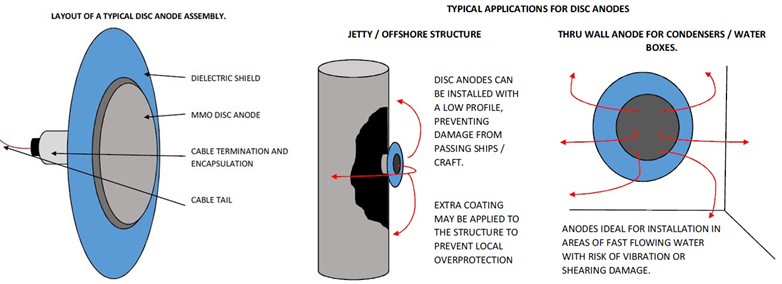

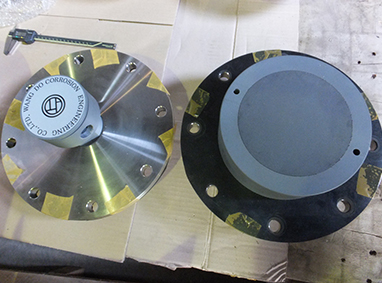

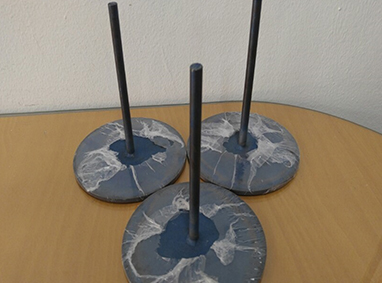

M.M.O DISC ANODE
Target Object
- Pump Internal

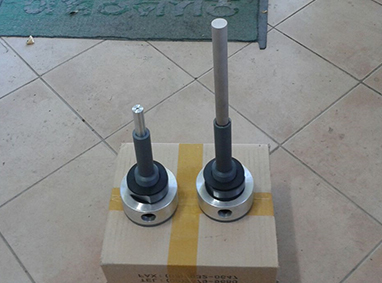

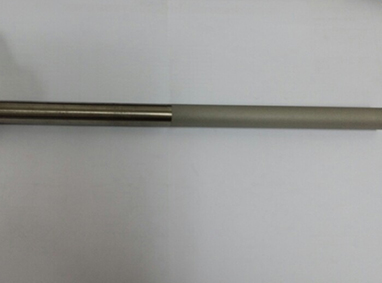

Pt-Ti Anode
Composition ASTM B348 Grade 2
Element | % |
---|---|
O | 0.18 Max. |
N | 0.01 Max. |
H | 0.011 Max. |
C | 0.01 Max. |
Fe | 0.09 Max. |
Ti | Bal. |
Target Object
- Condenser
- Heat Exchanger
- Pump External & Internal
- Pipe Internal
